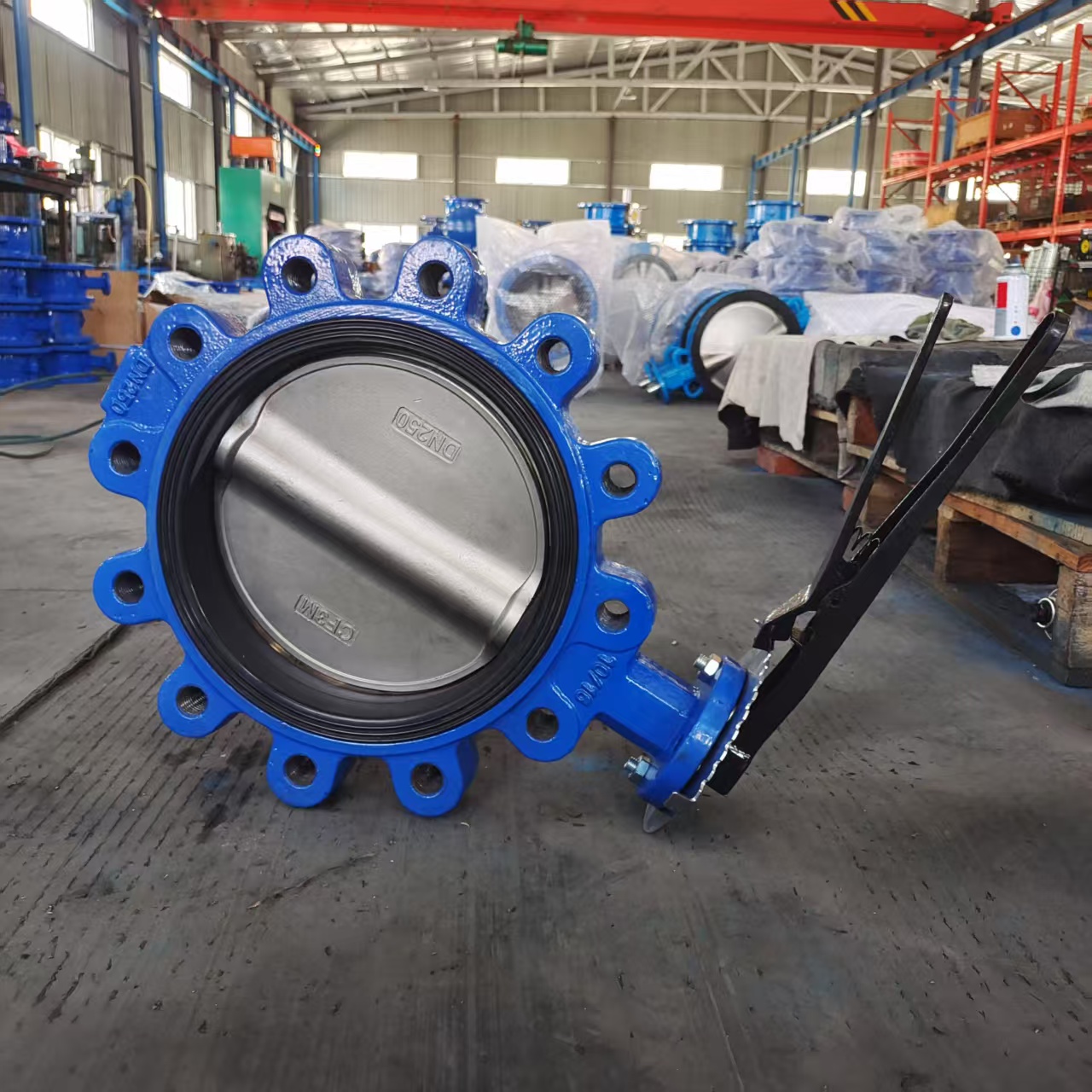

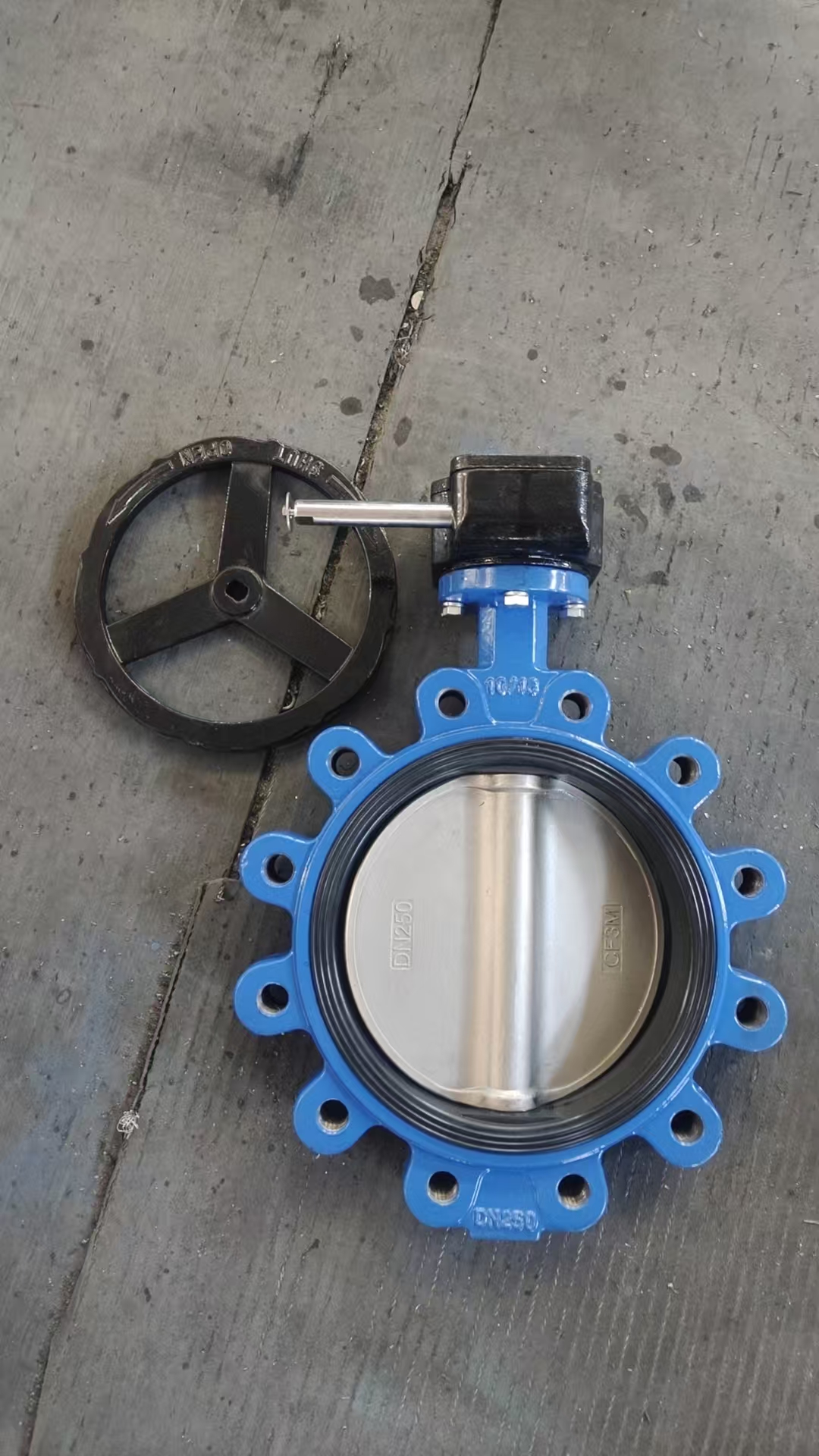

TLD371F-10Q凸耳對夾蝶閥
什么是凸耳式蝶閥 1、凸耳蝶閥與管道安裝時兩邊法蘭用螺栓各自安裝，這樣使閥體及閥體密封面沒有受到螺栓的擠壓作用，對密封壽命有好處。 2、凸耳可以很容易的安裝在放料位置。
訂購熱線：18202264117
什么是凸耳式蝶閥
1、凸耳蝶閥與管道安裝時兩邊法蘭用螺栓各自安裝，這樣使閥體及閥體密封面沒有受到螺栓的擠壓作用，對密封壽命有好處。
2、凸耳可以很容易的安裝在放料位置。
3、對夾的連接方式有一定的缺陷，當螺栓把閥門安裝在管道時，螺栓把整個蝶閥閥體擠在兩邊法蘭中間，螺栓比較長，產生的蠕變也大，容易泄露，而凸耳的螺栓比較短，不用穿過整個閥體。凸耳蝶閥與法蘭蝶閥的區別
法蘭式蝶閥，一般螺栓孔是通孔，比螺栓稍大一些，靠法蘭夾住;凸耳式，螺栓孔，與螺紋匹配，采用全螺紋雙頭螺栓安裝，其中一側螺母拿掉，將螺栓扭進閥門的螺栓孔，然后緊固螺母。
凸耳蝶閥有通孔的，也有內螺紋的。如果是通孔，螺栓就長，貫穿過去;內螺紋的，螺栓短一些，閥門兩側分別安
裳
小口徑的對夾蝶閥有些是有凸耳，有些是沒有的,根據每家廠家的外觀設計決定,但口徑大一些大閥門應該是都有凸耳
的.
凸耳上面有兩種孔,一種是通孔的,國內習慣叫A型,它的作用是用來安裝的時候定位閥門管道同軸,簡單說,有了這幾個孔,安裝會方便很多,閥門是通過螺栓將兩片法蘭相互收緊是產生的夾緊力被固定的,這里提一下,如果一個法蘭有八個孔,但閥門不一定有八個孔,一般多見的是四個孔,也有兩個的。
另一種是凸耳上面的孔是螺紋孔,國內叫LT型,這樣的閥門正確的應該稱為單夾閥門,因?yàn)?這樣的閥門一般都是裝在管道末段,這個時候管道就只有一片法蘭,閥門通過螺栓與閥門上的螺紋孔之間產生的緊固力被固定在管道上面.
