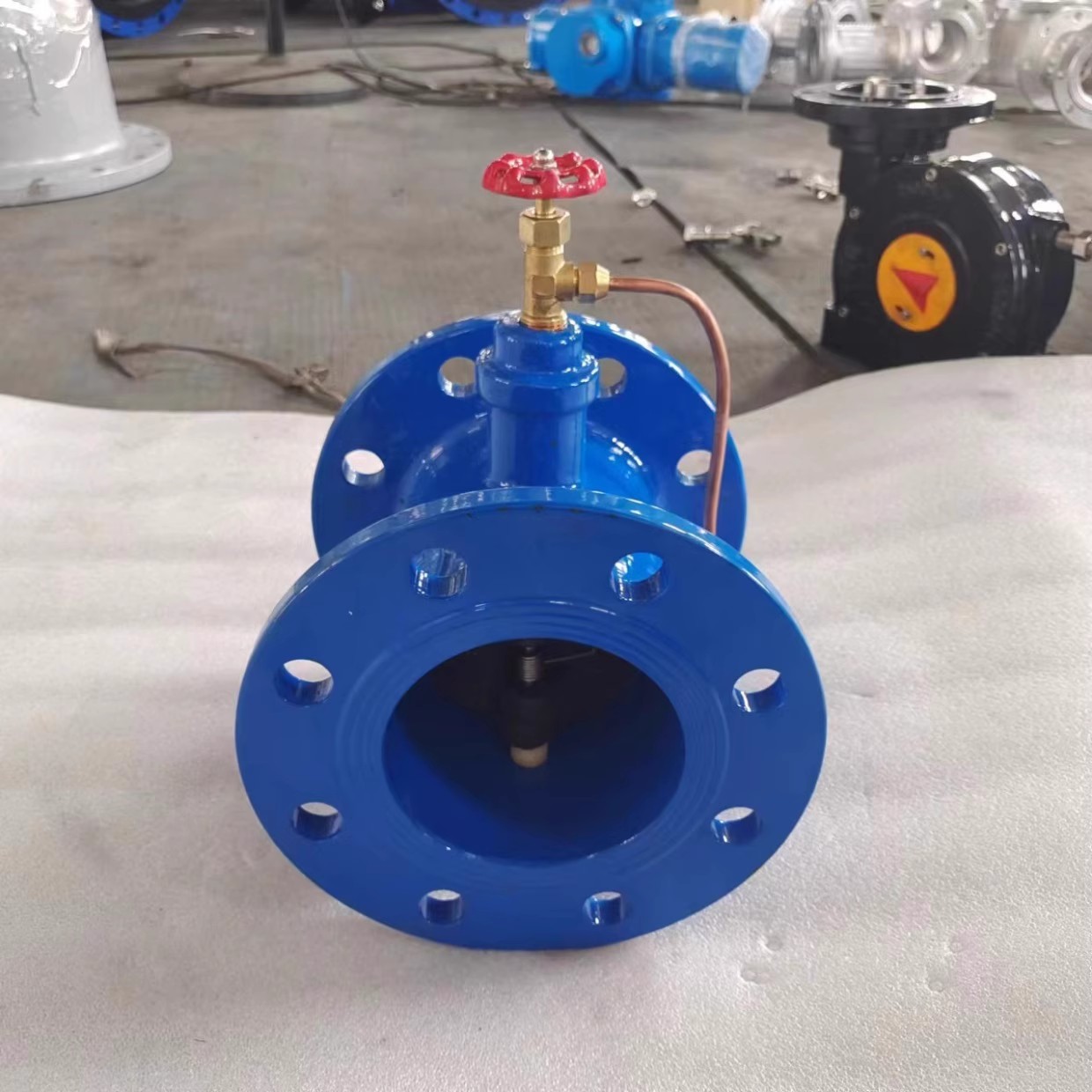

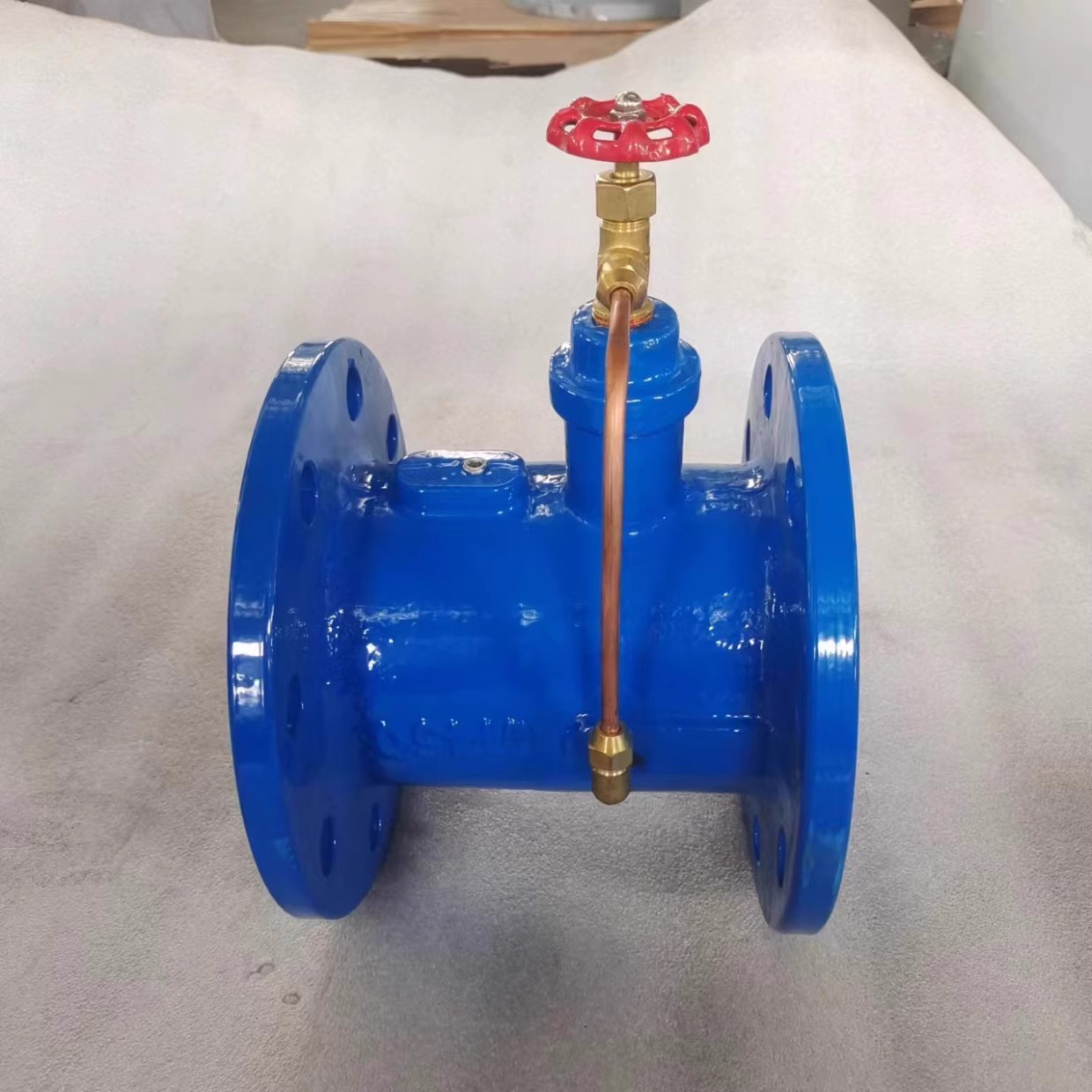

HH48X對夾式止回閥
--產品簡介-- HH48X對夾式止回閥 主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。
訂購熱線：18202264117
設計標
準：GB/T2238-1989法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
<--材質參數-->
| 型號 |
公稱壓力 PN(MPa) |
試驗壓力Ps(MPa) |
工作壓力 P(MPa) |
介質溫度 (℃) |
適用介質 | |
| 殼體 | 密封 | |||||
|
H47X、H47H、H47X、 H47H、H47Xf、HD47X |
1.0 | 1.5 | 1.1 | 1.0 | 0-80℃ |
水、油品 海水、污水 |
|
公稱通徑 DN(mm) |
尺 寸 | ||
| L | H | B2 | |
| 200 | 230 | 550 | 600 |
| 250 | 250 | 630 | 700 |
| 300 | 270 | 690 | 740 |
| 350 | 290 | 780 | 800 |
| 400 | 310 | 860 | 870 |
| 450 | 330 | 910 | 920 |
| 500 | 350 | 980 | 1000 |
|
公稱通徑 DN(mm) |
尺 寸 | ||
| L | H | B2 | |
| 600 | 390 | 1070 | 1250 |
| 700 | 430 | 1220 | 1360 |
| 800 | 470 | 1320 | 1480 |
| 900 | 510 | 1430 | 1580 |
| 1000 | 550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1950 |
| 1400 | 710 | 1980 | 2175 |
